WQ(Y)型潛水排污泵 |
一、概 述
?。ㄒ唬皢⒃础迸茲撍盼郾檬且环N可廣泛使用的水力機械，由污水污物泵和三相異步潛水電機（干式）組成，可同時潛入水中工作，水泵采用無堵塞設計，排污力強。葉輪結構采用單流道、雙流道、雙葉片等，污物通過能力好，不會因固體顆粒纖維性雜物的吸入而堵塞，也不會因磨粒遲性介質吸入而過早損壞。
該潛水排污泵可應用于工礦企業、市政工程、自來水廠、畜牧業等場所的污水污物的排放；城市環保及農村、河塘、魚池污水污物抽送；建筑行業污水泥漿的排送和其它類似于污水液體的輸送。
?。ǘ┻m用條件
潛水排污泵在下列使用條件下能長期正常工作
?。?）工作介質為懸浮的固液混合物時，懸浮的顆粒******直徑為25～80mm。該混合物的******密度不大于1050kg/m3；介質的PH值不大于6～9；溫度不超過40℃；當介質含有柔性纖維時，纖維長度允許50～200mm（不同泵有不同允許值），污水進水池應設置攔污柵，濾除粗大污物。
?。?）電源為三相50Hz交流電源，電壓波動范圍不大于±5%。
（3）潛水排污泵應在規定的揚程適用范圍內使用（推薦按額定揚程的-30%～+10%）。
（4）潛水排污泵長期運行應潛入水中。潛入深度一般不超過5米，運行過程中。WQ型潛水排污泵允許露出液體表面的高度不超過電泵總高的二分之一。也允許短時間（＜10min）全脫水運行。
WQY型油循環冷卻潛水排污泵允許電機部分長時間露出水面（脫水）運行。但泵必須在最低運行水位以上工作。 |
|

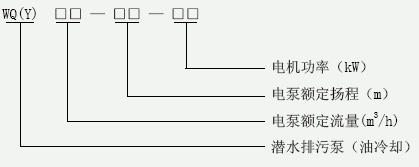

| （三）型號意義說明 |
 |
二、潛水排污泵結構圖及特點

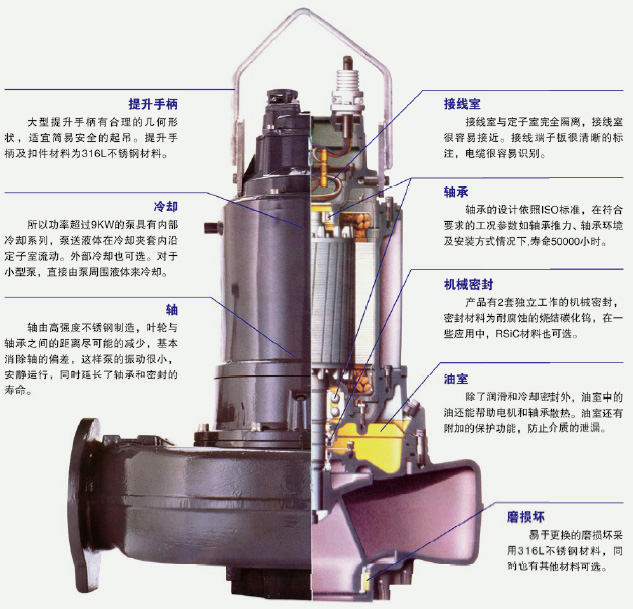

1）WQ型潛水排污泵 |
 |

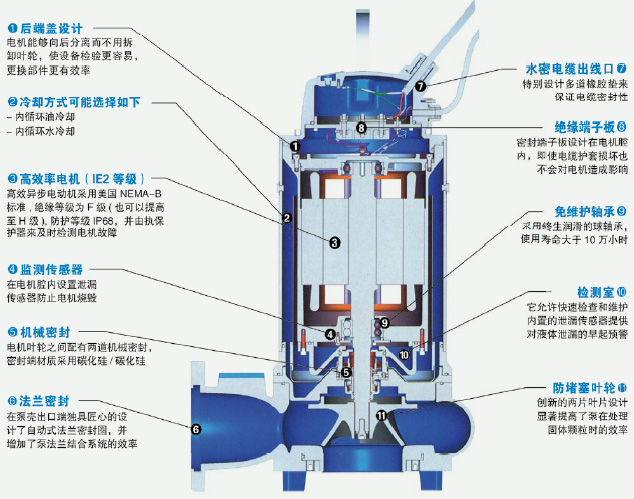

| 2）WQY型油循環冷卻潛水排污泵 |
 |
3）特 點
1、特殊的電纜端部處理技術，當電纜護套破損后不至于有水漏入電機提高電泵可靠性。
2、電機F級絕緣，外殼防護等級IP68，電機內裝過熱過載保護裝置，5.5KW以上內裝PTC保護裝置，4KW以下內裝熱保護器確保電泵電機遠行不致過熱，防止燒毀。
3、普通泵依靠池水冷卻，油循環冷卻或水循環冷卻污水泵均裝有強迫水（油）循環冷卻系統，即利用內部小葉輪使冷卻水在夾套內循環，帶走電機熱量，使電泵能干式安裝或在水位很低的情況下也能運行。
4、采用優質軸承，下軸承采用成對向心推力球軸承承受泵的載荷，使電泵運轉更可靠。
5、優質機械密封，合理安裝保證好的密封效果和使用壽命。
6、功率在30KW以上者，電機腔內設有電加熱裝置，以避免停機后電機內結露，確保絕緣體性能和電機繞組使用壽命。
7、功率在1.5-330kW者具有油腔室和電機腔測露電極，當電泵側或電機側機械密封有一定滲漏時，水進入油腔或電機腔中，測漏電極接收信號后，控制柜顯示故障信號并停機，告誡管理人員及時保養。功率≥30kW者，除上述測漏保護外，還在接線盒內設有測漏電極對電機接線腔泄露進行保護。
8、葉輪，如單流道、雙流道及大通道能力的雙葉片、旋流式等。能通過大顆粒及纖維物，葉輪經動、靜平衡，運轉平穩。葉輪口環為可更換的銅合金材料以保證泵少的泄露。
9、葉輪、蝸殼可根據用戶需求采用耐腐蝕材質。
10、油腔室優質的設計，使電泵質量更可靠，維護，保養更方便。

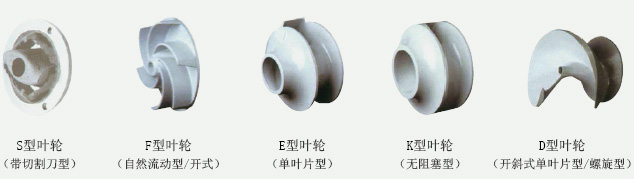

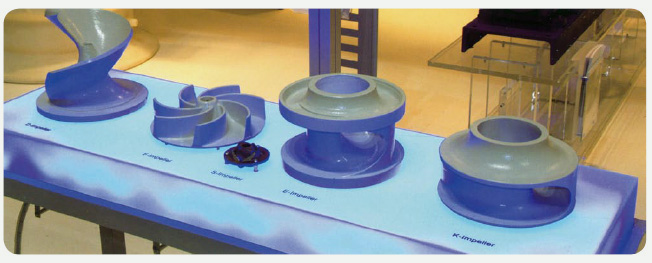

三、變化多樣的葉輪
適用性廣且能保證在苛刻條件下安全運行。適合各種應用場合的葉輪，在需要時有裝切割刀的小規格泵可供選擇。 |
 |
 |
| 四、性能參數 |
序號 |
型 號 |
排污口徑
(mm) |
額定流量
(m3/h) |
額定揚程
(m) |
電機功率
(kw) |
轉速
(r/min) |
通過顆粒******
直徑 |
重量
(kg) |
1 |
50WQ(Y)15-15-1.5 |
50 |
15 |
15 |
1.5
|
2840
|
20
|
60
|
2 |
50WQ(Y)18-15-1.5 |
50 |
18 |
15 |
3 |
50WQ(Y)25-7-1.5 |
50 |
25 |
7 |
4 |
50WQ(Y)15-10-1.5 |
50 |
25 |
10 |
5 |
50WQ(Y)22-10-2.2 |
50 |
15 |
22 |
2.2
|
2840
|
70
|
6 |
50WQ(Y)27-15-2.2 |
50 |
22 |
15 |
7 |
50WQ(Y)27-15-2.2 |
50 |
27 |
15 |
8 |
50WQ(Y)42-9-2.2 |
50 |
42 |
9 |
9 |
80WQ(Y)50-10-3 |
80 |
50 |
10 |
3
|
1430
|
30
|
110
|
10 |
100WQ(Y)70-7-3 |
100 |
70 |
7 |
11 |
50WQ(Y)24-20-4 |
50 |
24 |
20 |
4
|
1440
|
20 |
130 |
12 |
50WQ(Y)25-22-4 |
50 |
25 |
22 |
13 |
50WQ(Y)40-15-4 |
50 |
40 |
15 |
14 |
80WQ(Y)60-13-4 |
80 |
60 |
13 |
15 |
100WQ(Y)70-10-4 |
100 |
70 |
10 |
35 |
130 |
16 |
100WQ(Y)100-7-4 |
100 |
100 |
7 |
40 |
17 |
100WQ(Y)25-30-5.5 |
100 |
25 |
30 |
5.5 |
1440 |
30 |
180 |
18 |
80WQ(Y)45-22-5.5 |
80 |
45 |
22 |
19 |
100WQ(Y)30-22-5.5 |
100 |
30 |
22 |
20 |
100WQ(Y)65-15-5.5 |
100 |
65 |
15 |
35 |
21 |
150WQ(Y)120-10-5.5 |
150 |
120 |
10 |
40 |
22 |
150WQ(Y)140-7-5.5 |
150 |
140 |
7 |
40 |
23 |
50WQ(Y)30-30-7.5 |
50 |
30 |
30 |
7.5 |
1440 |
30 |
24 |
80WQ(Y)38-30-7.5 |
80 |
38 |
30 |
25 |
80WQ(Y)50-22-7.5 |
80 |
50 |
22 |
26 |
100WQ(Y)70-20-7.5 |
100 |
70 |
20 |
27 |
150WQ(Y)145-10-7.5 |
150 |
145 |
10 |
28 |
150WQ(Y)210-7-7.5 |
150 |
210 |
7 |
45 |
208 |
29 |
100WQ(Y)50-35-11 |
100 |
50 |
35 |
11 |
1460 |
30 |
293 |
30 |
100WQ(Y)40-36-11 |
100 |
40 |
36 |
31 |
100WQ(Y)100-22-11 |
100 |
100 |
22 |
35 |
32 |
100WQ(Y)70-22-11 |
100 |
70 |
22 |
33 |
150WQ(Y)100-15-11 |
150 |
100 |
15 |
34 |
200WQ(Y)300-7-11 |
200 |
300 |
7 |
55 |
290 |
35 |
200WQ(Y)360-6-11 |
200 |
360 |
6 |
36 |
100WQ(Y)87-28-15 |
100 |
87 |
28 |
15 |
40 |
360 |
37 |
100WQ(Y)100-28-15 |
100 |
100 |
28 |
38 |
100WQ(Y)140-18-15 |
100 |
140 |
18 |
39 |
150WQ(Y)150-15-15 |
150 |
150 |
15 |
50 |
40 |
150WQ(Y)200-10-15 |
150 |
200 |
10 |
41 |
150WQ(Y)200-14-15 |
150 |
200 |
14 |
42 |
200WQ(Y)400-7-15 |
200 |
400 |
7 |
60 |
43 |
150WQ(Y)70-40-18.5 |
150 |
70 |
40 |
18.5 |
1470 |
35 |
520 |
44 |
200WQ(Y)250-15-18.5 |
200 |
250 |
15 |
50 |
45 |
200WQ(Y)250-17-18.5 |
200 |
250 |
17 |
46 |
200WQ(Y)300-10-18.5 |
200 |
300 |
10 |
55 |
47 |
300WQ(Y)720-5.5-18.5 |
300 |
720 |
5.5 |
65 |
48 |
150WQ(Y)130-30-22 |
150 |
130 |
30 |
22 |
970 |
40 |
820 |
49 |
150WQ(Y)150-22-22 |
150 |
150 |
22 |
50 |
150WQ(Y)200-22-22 |
150 |
200 |
22 |
51 |
200WQ(Y)400-10-22 |
200 |
400 |
10 |
50 |
52 |
250WQ(Y)600-7-22 |
250 |
600 |
7 |
22 |
970 |
65 |
820 |
53 |
250WQ(Y)500-10-22 |
250 |
500 |
10 |
54 |
300WQ(Y)720-6-22 |
300 |
720 |
6 |
55 |
150WQ(Y)100-40-30 |
150 |
100 |
40 |
30 |
980 |
40 |
900 |
56 |
150WQ(Y)200-30-30 |
150 |
200 |
30 |
57 |
200WQ(Y)250-22-30 |
200 |
250 |
22 |
50 |
58 |
200WQ(Y)350-20-30 |
200 |
350 |
20 |
59 |
200WQ(Y)360-15-30 |
200 |
360 |
15 |
60 |
150WQ(Y)140-41-37 |
150 |
140 |
41 |
37 |
45 |
1100 |
61 |
250WQ(Y)700-11-37 |
250 |
700 |
11 |
62 |
300WQ(Y)-900-8-37 |
300 |
900 |
8 |
65 |
1150 |
63 |
200WQ(Y)250-35-45 |
200 |
250 |
35 |
45 |
50 |
1400 |
64 |
250WQ(Y)400-24-45 |
200 |
400 |
24 |
60 |
65 |
250WQ(Y)600-15-45 |
250 |
600 |
15 |
65 |
1456 |
66 |
350WQ(Y)900-10-45 |
350 |
900 |
10 |
75 |
1500 |
67 |
350WQ(Y)900-14-45 |
350 |
900 |
14 |
68 |
350WQ(Y)1100-10-45 |
350 |
1100 |
10 |
69 |
350WQ(Y)1300-10-55 |
350 |
1300 |
10 |
55 |
75 |
1350 |
70 |
350WQ(Y)1000-15-55 |
350 |
1000 |
15 |
71 |
350WQ(Y)800-15-55 |
350 |
800 |
15 |
72 |
200WQ(Y)400-30-55 |
200 |
400 |
30 |
60 |
1280 |
73 |
250WQ(Y)600-20-55 |
250 |
600 |
20 |
65 |
1350 |
74 |
200WQ(Y)250-40-55 |
200 |
250 |
40 |
50 |
1280 |
75 |
200WQ(Y)350-40-75 |
200 |
350 |
40 |
75 |
990 |
55 |
1420 |
76 |
250WQ(Y)600-25-75 |
250 |
600 |
25 |
65 |
1516 |
77 |
250WQ(Y)700-22-75 |
250 |
700 |
22 |
78 |
400WQ(Y)1500-10-75 |
400 |
1500 |
10 |
80 |
1670 |
79 |
250WQ(Y)650-30-90 |
250 |
650 |
30 |
90 |
65 |
1860 |
80 |
350WQ(Y)1200-18-90 |
350 |
1200 |
18 |
75 |
2000 |
81 |
350WQ(Y)1500-15-90 |
350 |
1500 |
15 |
80 |
82 |
250WQ(Y)700-33-110 |
250 |
700 |
33 |
110 |
990 |
65 |
2300 |
83 |
300WQ(Y)950-24-110 |
300 |
950 |
24 |
70 |
84 |
450WQ(Y)2500-10-110 |
450 |
2500 |
10 |
95 |
85 |
350WQ(Y)1085-28-132 |
350 |
1085 |
28 |
132 |
740 |
75 |
2830 |
86 |
400WQ(Y)2000-15-132 |
400 |
2000 |
15 |
85 |
2900 |
87 |
400WQ(Y)1500-26-160 |
400 |
1500 |
26 |
160 |
80 |
3200 |
88 |
350WQ(Y)1000-36-160 |
350 |
1000 |
36 |
70 |
3150 |
89 |
400WQ(Y)1700-22-160 |
400 |
1700 |
22 |
80 |
3200 |
90 |
500WQ(Y)2600-15-160 |
500 |
2600 |
15 |
95 |
3214 |
91 |
500WQ(Y)3600-10-160 |
550 |
3600 |
10 |
3250 |
92 |
600WQ(Y)3500-12-185 |
600 |
3500 |
12 |
185 |
105 |
3420 |
93 |
400WQ(Y)1700-30-200 |
400 |
1700 |
30 |
200 |
80 |
3850 |
94 |
550WQ(Y)3000-16-200 |
550 |
3000 |
16 |
95 |
95 |
500WQ(Y)2400-22-220 |
500 |
2400 |
22 |
220 |
4280 |
96 |
400WQ(Y)1800-32-250 |
400 |
1800 |
32 |
250 |
80 |
4690 |
97 |
550WQ(Y)2650-24-250 |
550 |
2650 |
24 |
105 |
98 |
600WQ(Y)3750-17-250 |
600 |
3750 |
17 |
99 |
600WQ(Y)3000-24-280 |
600 |
3000 |
24 |
280 |
95 |
4920 |
100 |
600WQ(Y)7000-10-315 |
600 |
7000 |
10 |
315 |
145 |
5800 |
101 |
600WQ(Y)4100-22-315 |
600 |
4100 |
22 |
105 |
5630 |
|
| |

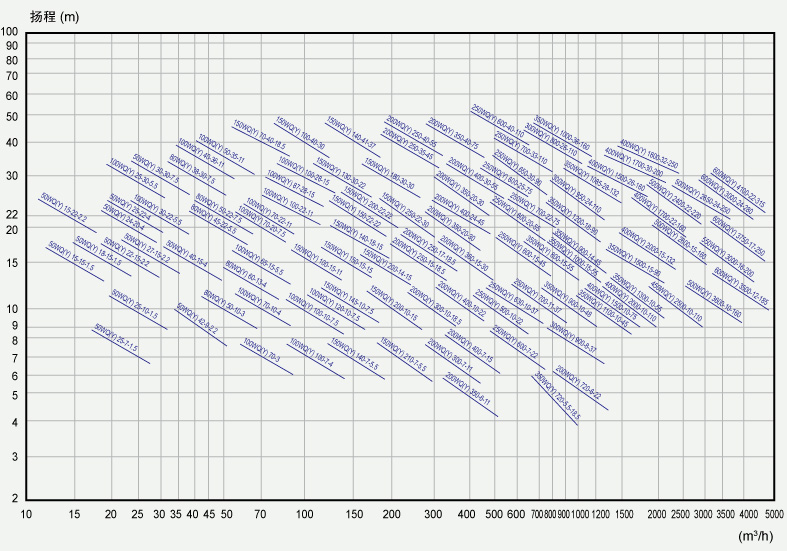

| 五、WQ(Y)型潛水排污泵型譜 |
 |
六、安裝與使用
本公司生產的潛水排污泵，機泵同軸，結構緊湊，效率高，安裝維護方便，運行經濟，適應性強，其安裝方式分為移動式安裝和固定式安裝，固定式安裝又分為自動耦合安裝與固定干式安裝，移動式安裝又叫自由式安裝，各種安裝形式見下圖：
這種方式可根據用戶要求配備液位開關，中間端子箱及全自動保護控制柜。在選型時，應注明泵的型號、安裝方式、池深、泵控制保護方式，以便提供優質的系統。如用戶特別需要，我廠可提供特種材料的泵。
自動耦合安裝
自動耦合安裝裝置可以將電泵快而簡便地沿著滑移導軌放入污水介質中，泵和底座自動耦合、密封、安裝及維修提升非常方便。
在這種安裝形式中，泵與耦合裝置相連，耦合底座固定于泵坑低部（在建造污水坑時，先預埋好地腳螺栓，使用時將耦合底座固定即可）泵可以在導軌中上下自動移動，當泵放下時，耦合裝置自動地與耦合底座耦合，而提升時泵與耦合底座自動脫離。
潛水移動式安裝
配有出水口和軟管，可以放在水池中作移動安裝，也可在臨時應用中便帶使用。 |
|
干式安裝
為了同管道泵一樣安裝、維修簡便和潔凈衛生，水泵可干式立臥安裝在污水池外面，水泵電機無需任何外加冷卻。 |
|
