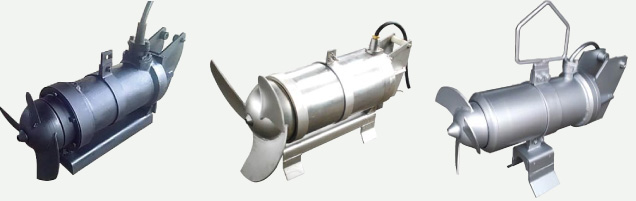

Q J B ( T 、G ) 型潛水?dāng)嚢铏C(jī) |
一、產品概述
QJB（T、G）型潛水?dāng)嚢铏C(jī)為混合攪拌和低速推流兩大系列產品。
二、結構簡介及性能特點
1、結構緊湊，體積小，重量輕，操作維護簡單、安裝方便快捷、使用壽命長。
2、葉片具有自潔功能可防雜物纏繞、堵塞。
3、與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、電機繞組為F級絕緣（高溫?cái)嚢铏C(jī)繞組為H級絕緣），防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保護功能，使電機的工作更加安全可靠。
5、機械密封的磨塊材質為耐腐蝕的碳化硅或硬質合金，所有緊固件均為不銹鋼材質。
三、用途及適用范圍
潛水?dāng)嚢铏C(jī)適用于環保工程中處理城市和工業污水流程中:
1、污水/廢水/污泥水的混合、均勻
2、稠化過程
3、污泥脫水過程
4、傳熱優化
5、污水池清潔
6、防止顆粒在池壁和池底的凝結和沉淀
7、創建水流等。
正常連續運行條件：
1、最高介質溫度不超過40℃；
2、介質的PH值在5～9；
3、介質密度不超過1150kg/m3；
4、長期潛水運行，潛水深度一般不超過10m。
QJG高溫型潛水?dāng)嚢铏C(jī)與普通型攪拌機的區別：
1、具有耐高溫潛水電機，防護等級IP68，H級絕緣，設計標準為美國NEMA-DESIGH-B標準。
2、采用高極（12極、14極、16極）耐高溫電機直接驅動，具有結構緊湊。效率高，維護方便。
3、所有與介質接觸的材質均為316或316L不銹鋼，具用極強的抗酸堿能力。
4、攪拌介質溫度可達90℃。
5、攪拌介質PH值范圍2～14。
主要用于特種工業污水及化工污水處理過程中的混合、攪拌和環流，通過葉輪旋轉運動達到創建水流的作用。
如有特殊要求，請與本公司取得聯系。 |
|
 |
 |
Q J B型潛水?dāng)嚢铏C(jī)
|
 |
| 五、QJB型技術參數 |
|
型號規格 |
電機功率
（Kw） |
額定電流
（A） |
葉輪轉速
（rpm） |
葉輪直徑
（mm） |
推 力
（N） |
潛
水
攪
拌
機 |
QJB008-260 |
0.85 |
3.1 |
740 |
260 |
156 |
QJB015-260 |
1.5 |
4.2 |
980 |
260 |
219 |
QJB022-320 |
2.2 |
5.4 |
740 |
320 |
582 |
QJB040-320 |
4 |
9.6 |
980 |
320 |
609 |
QJB025-400 |
2.5 |
7.3 |
740 |
400 |
800 |
QJB030-400 |
3.0 |
7.7 |
740 |
400 |
920 |
QJB040-400 |
4.0 |
9.6 |
980 |
400 |
1150 |
QJB040-580 |
4.0 |
11.26 |
480 |
580 |
1250 |
QJB055-580 |
5.5 |
14.1 |
480 |
580 |
1350 |
QJB075-580 |
7.5 |
23 |
480 |
580 |
1750 |
QJB100-580 |
10 |
32 |
480 |
580 |
2310 |
QJB040-600 |
4.0 |
11.26 |
480 |
600 |
1350 |
QJB055-600 |
5.5 |
14.1 |
480 |
600 |
1780 |
QJB075-600 |
7.5 |
23 |
480 |
600 |
2380 |
QJB100-600 |
10 |
32 |
480 |
600 |
2650 |
QJB150-720 |
15 |
45.2 |
480 |
720 |
2820 |
QJB185-720 |
18.5 |
55.2 |
480 |
720 |
3060 |
QJB150-760 |
15 |
49.3 |
360 |
760 |
3000 |
QJB220-760 |
22 |
78.6 |
360 |
760 |
4400 |
|
|
Q J G型潛水?dāng)嚢铏C(jī)
|
|
| 六、QJG型技術參數 |
|
型號規格 |
電機功率
（Kw） |
額定電流
（A） |
葉輪轉速
（rpm） |
葉輪直徑
（mm） |
推 力
（N） |
高
溫
型
潛
水
攪
拌
機 |
QJG040-580 |
4.0 |
11.26 |
480 |
580 |
1250 |
QJG055-580 |
5.5 |
14.1 |
480 |
580 |
1350 |
QJG075-580 |
7.5 |
23 |
480 |
580 |
1750 |
QJG100-580 |
10 |
32 |
480 |
580 |
2310 |
QJG040-600 |
4.0 |
11.26 |
480 |
600 |
1350 |
QJG055-600 |
5.5 |
14.1 |
480 |
600 |
1780 |
QJG075-600 |
7.5 |
23 |
480 |
600 |
2380 |
QJG100-600 |
10 |
32 |
480 |
600 |
2650 |
QJG150-720 |
15 |
45.2 |
480 |
720 |
2820 |
QJG185-720 |
18.5 |
55.2 |
480 |
720 |
3060 |
QJG150-760 |
15 |
49.3 |
360 |
760 |
3000 |
QJG220-760 |
22 |
78.6 |
360 |
760 |
4400 |
|
|

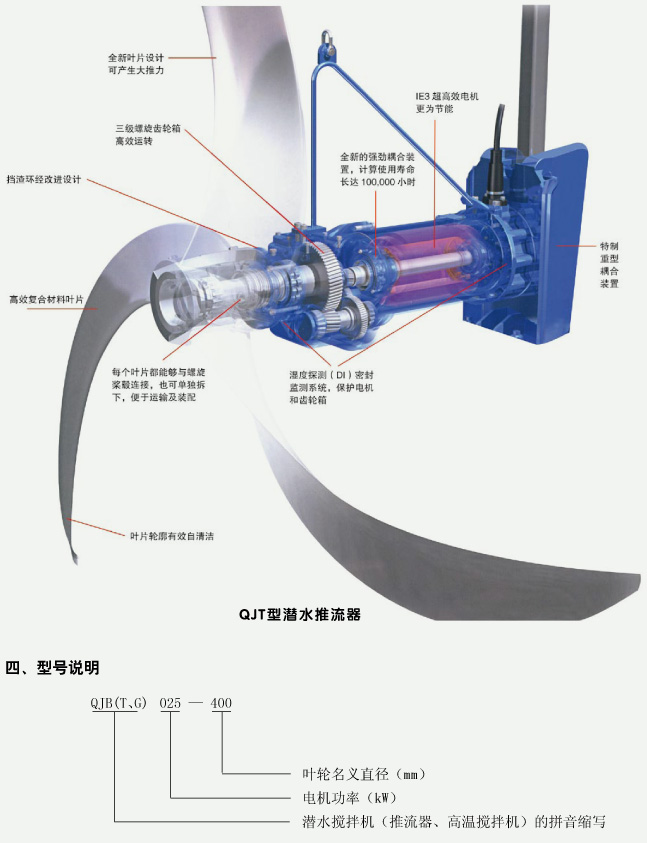

Q J T型潛水推流器
|
|
| 七、QJT型技術參數 |
|
型號規格 |
電機功率
（Kw） |
額定電流
（A） |
葉輪轉速
（rpm） |
葉輪直徑
（mm） |
推 力
（N） |
潛
水
推
流
器
|
QJT022-1100 |
2.2 |
4.9 |
63 |
1100 |
858 |
QJT030-1100 |
3.0 |
7.4 |
85 |
1100 |
1150 |
QJT022-1400 |
2.2 |
4.9 |
42 |
1400 |
954 |
QJT030-1400 |
3.0 |
7.4 |
52 |
1400 |
1610 |
QJT040-1400 |
4.0 |
9.2 |
63 |
1400 |
2000 |
QJT030-1800 |
3.0 |
7.4 |
42 |
1800 |
1800 |
QJT040-1800 |
4.0 |
9.2 |
52 |
1800 |
2365 |
QJT055-1800 |
5.5 |
12.5 |
63 |
1800 |
2750 |
QJT030-2100 |
3.0 |
7.4 |
35 |
2100 |
1459 |
QJT040-2100 |
4.0 |
9.2 |
52 |
2100 |
1942 |
QJT055-2100 |
5.5 |
12.5 |
63 |
2100 |
2590 |
QJT040-2300 |
4.0 |
9.2 |
42 |
2300 |
2850 |
QJT055-2300 |
5.5 |
12.5 |
52 |
2300 |
3090 |
QJT075-2300 |
7.5 |
15 |
63 |
2300 |
4275 |
|
|

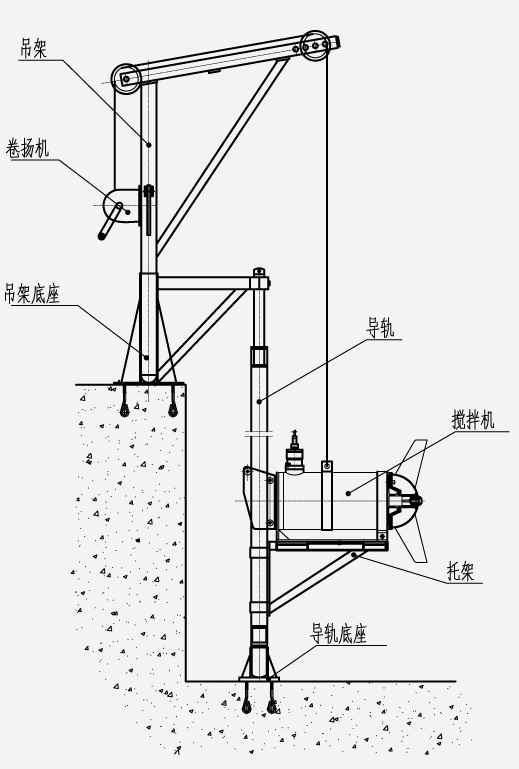

| 八、QJB（G）型潛水?dāng)嚢杵靼惭b示意圖 |
|

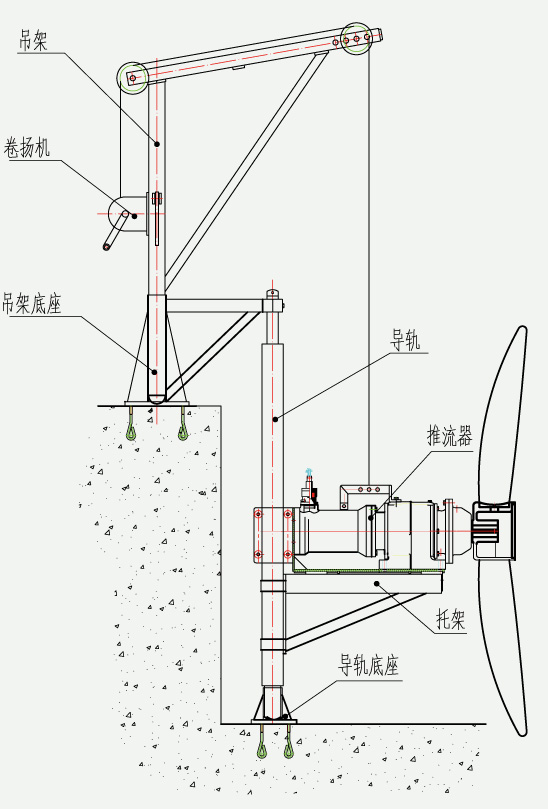

| 九、QJT型潛水推流器安裝示意圖 |
|

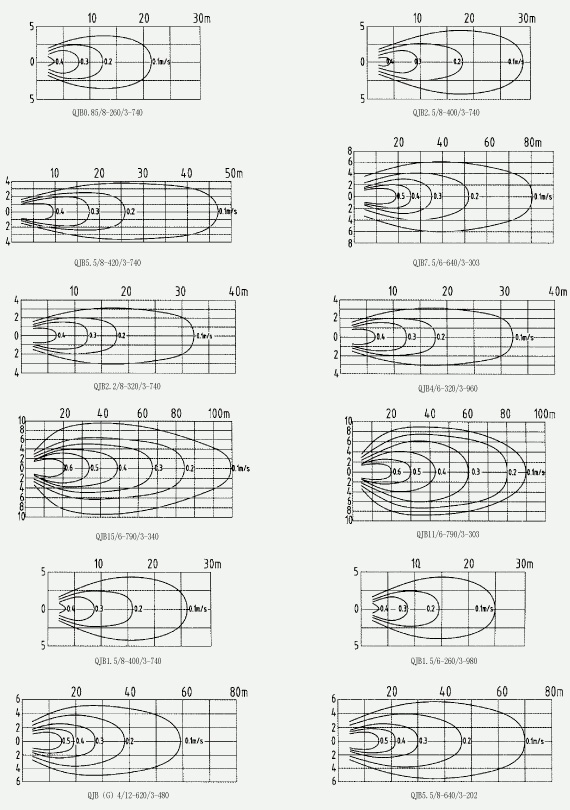

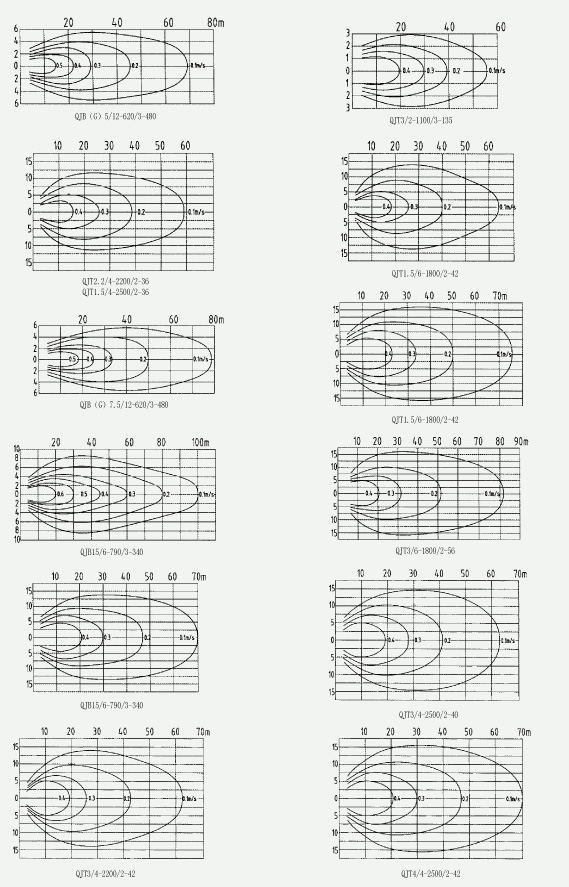

十、流 場 圖
潛流速是在清水中邊界水流速度V=0.1m/s |
|
|
