Q J W 型潛水污泥回流泵 |
一、產品概述
QJW型污泥回流泵為二級污水處理混合液回流，反硝化脫氮的專用設備。亦可用于地面排
水，灌溉和廢水處理過程中和再循環等需要微揚程，大流量場所。
二、結構簡介及性能特點
1、結構緊湊，體積小，重量輕，操作維護簡單、安裝方便快捷、使用壽命長。
2、微揚程，大流量。該系列潛水污泥回流泵采用沖壓式不銹鋼潛水?dāng)嚢铏C(jī)作為泵送主機，葉輪轉速低，比轉速達到1600，所以機組流量大，揚程極低（能達到0.5米），非常適用于液位落差極小，流量要求極高的場合（如污水處理工藝中的污泥回流工段）。
3、無堵塞，高效率。由于回流筒體和葉輪間具有較大的流道空間，間隙狹小，且葉片為后掠型，使得介質中的各種固體顆粒，甚至是很容易纏繞的纖維類雜物，只要能進入污泥回流泵吸水口，就可以被毫無阻礙地輸送出去，水力模型采用CFD流體分析軟件設計，水力效率高，且葉輪與高極數潛水電機直聯，機械損失小，使得QJW系列潛水污泥回流泵機組效率
極高。
4、全不銹鋼結構，耐腐蝕性強。該系列潛水污泥回流泵采用全不銹鋼結構，整機外形流暢，美觀大方，零部件數少，標準化程度高。
5、電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保護功能，使電機的工作更加安全可靠。
6、機械密封的磨塊材質為耐腐蝕的碳化鎢或硬質合金，所有緊固件均為不銹鋼材質。 |
|
|
三、用途及適用范圍
QJW型污泥回流泵適用于環保工程中處理城市和工業污水流程中:
1、污水/廢水/污泥水的混合、均勻
2、稠化過程
3、污泥脫水過程
4、傳熱優化
5、污水池清潔
正常連續運行條件：
1、最高介質溫度不超過40℃；
2、介質的PH值在5～9；
3、介質密度不超過1150kg/m3；
QJW型污泥回流泵必須完全潛入水中工作，不能在易燃易爆和強腐蝕性的環境中工作！

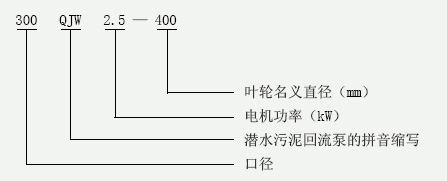

四、型號說明 |
|
五、安裝說明
QJW系列污泥回流泵采用導軌自動耦合安裝系統：將導軌固定在池壁上，同時安裝固定好岸上起吊裝置和穿墻出水管，污泥回流泵可以沿導軌自由上下滑動，安裝和維修極為方便。QWB系列污泥回流泵除穿墻出水管需要預埋外， 起重機 起重設備 起重機械導軌、起吊裝置用膨脹螺栓與池體聯接，無需預埋件。
六、技術參數 |
型號規格 |
電機功率
Kw |
額定電流
A |
葉輪轉速
rpm |
葉輪直徑
mm |
回流量
(m3/h) |
揚程
(m) |
300QJW-1.5 |
1.5 |
4.0 |
740 |
300 |
180～320 |
0.4～0.8 |
300QJW-2.2 |
2.2 |
5.9 |
740 |
300 |
210～516 |
0.4～0.8 |
300QJW-3 |
3 |
7.2 |
960 |
300 |
260～620 |
0.5～0.9 |
300QJW-4 |
4 |
9.6 |
980 |
300 |
320～820 |
0.5～1.1 |
400QJW-2.2 |
2.2 |
5.9 |
710 |
400 |
468～720 |
0.4～0.8 |
400QJW-3 |
3 |
7.5 |
720 |
400 |
650～990 |
0.45～0.9 |
400QJW-4 |
4 |
10.3 |
730 |
400 |
780～1170 |
0.45～0.85 |
400QJW-5.5 |
5.5 |
11.2 |
730 |
400 |
820～1250 |
0.45～0.9 |
500QJW-4 |
4 |
9.6 |
730 |
500 |
870～1210 |
0.45～0.9 |
500QJW-5.5 |
5.5 |
11.2 |
730 |
500 |
820～1350 |
0.5～1.0 |
500QJW-7.5 |
7.5 |
15.2 |
730 |
500 |
1210～1460 |
0.6～1.0 |
500QJW-11 |
11 |
23 |
730 |
500 |
1600～2060 |
0.65～1.05 |
600QJW-5.5 |
5.5 |
17 |
480 |
600 |
900～1500 |
0.45～0.95 |
600QJW-7.5 |
7.5 |
23 |
480 |
600 |
1240～2150 |
0.45～1.05 |
600QJW-11 |
11 |
32 |
480 |
600 |
1740～3050 |
0.45～0.95 |
750QJW-18.5 |
18.5 |
49.5 |
480 |
750 |
2600～3020 |
0.6～1.2 |
750QJW-22 |
22 |
64 |
480 |
750 |
3050～4020 |
0.6～1.3 |
750QJW-30 |
30 |
85 |
480 |
750 |
4010～5500 |
0.6～1.4 |
|
 |

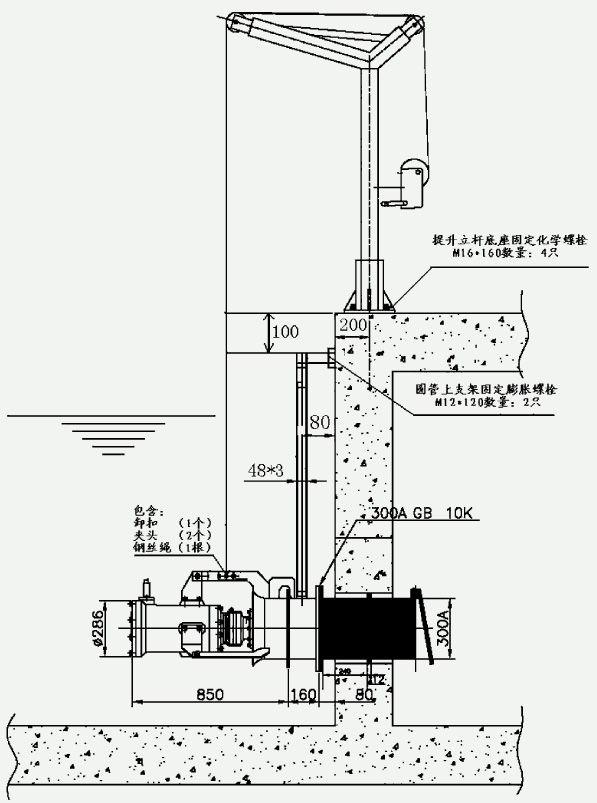

| 七、安裝示意圖（提升立桿可移動式和固定式兩種可選） |
|
