Q S J 雙曲面攪拌機
一、產品介紹
　　雙曲面攪拌機是一種新型的、能夠創造大容積流量的攪拌裝置，其設計結構，是將流體特性和機械運動完美地結合。
　　另外雙曲面葉輪的結構特性和接近池底安裝的特點，能有效地消除攪拌死角，在工作中可獲得理想的攪拌效果。

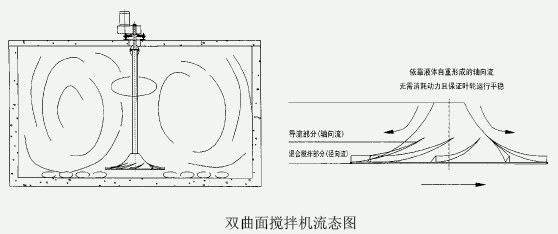

　　 二、工作原理
　　雙曲面葉輪的結構設計，是將流體特性和機械運動完美地結合。為迎合水體流動，設計從葉輪中心自上而下垂直進水，一方面減少了進水紊流，另一方面保證了水體對葉輪表面的壓力均勻分布，從而保證了葉輪在工作狀態下的平衡。在漸開曲面上均勻分布多條導流葉片，借助水體自重重力作補充進水獲得的勢能與葉輪旋轉時產生離心力而形成的動能，水體在重力加速的情況下沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自下而上的循環水流，故可獲得在軸向和徑向方向的交叉水流。正是由于雙曲面葉輪的結構特性和接近池底安裝的特點，決定了它在工作中可獲得的攪拌效果，能有效地消除攪拌死角。
見下圖

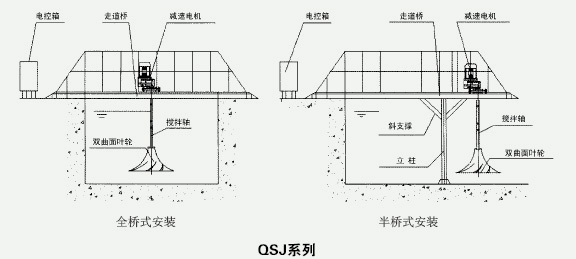

三、結構簡介
雙曲面攪拌機由傳動部件、葉輪、底座、吊裝系統及電控組成。
見下圖：
四、產品特點
　　1、服務面積大、水域深，循環流量大、流速高（平均流速達0.3m/s），配套功率小（每立方米能耗只需2.5-3W，約為傳統攪拌機的50%），運行成本低。
　　2、水下工作部分無故障隱患，減速電機干式安裝便于維護且費用低。
　　3、可連續亦可間斷工作，也可在水位發生變化時正常工作。
　　4、水體重力作用和橡膠調整墊彈性補償作用使葉輪轉動更趨平穩。
　　5、貼近池底安裝能產生立體循環，水態柔和，無攪拌死角和污泥沉降。
　　6、適合惡劣的工作環境，適應介質溫度-10～+45℃（水體未結冰）。
　　7、葉輪為封閉的圓盤狀，工作時無纏繞現象。
　　8、葉輪可在適當?shù)臅r候反向旋轉，近一步清除攪拌死角。
　　9、可以在不清池的情況下進行安裝，維護時亦無需清池即可進行維護。

五、性能參數
型 號
葉輪直徑
（mm）
葉輪轉速
（r/min）
電機功率
(kW)
服務范圍
(m)
重 量
(kg)
QSJ
500
60-200
0.75-1.5
1-3
220/300
750
40-110
1.1-2.2
2-4
360/420
1000
30-70
1.1-2.2
3-6
480/550
1500
30-60
1.5-3
4-7
510/760
2000
20-42
2.2-4
7-14
560/890
2300
18-39
2.2-5.5
8-16
700/1050
2500
16-37
3-7.5
10-20
750/1150
2800
16-32
4-7.5
12-22
860/1280
