QLBC型自吸式螺旋曝氣機 |
一、概 述
本公司針對城市污水處理趨勢于小型化、已建污水廠提標升級及工業廢水治理的需要，專門從日本日立公司引進小型機械表面曝氣機-自吸式螺旋曝氣機
該產品實用面積廣，如小型的市政污水處理廠、工業廢水治理、湖泊、河流的治理以及已經投運的污水處理廠升級改造；
是各種污水處理工藝的曝氣充氧、攪拌設備，如氧化溝工藝、SBR工業、A/O工藝、A2/O工藝。
適用于各種池型的反應池，如矩形反應池、方形反應池、圓形反應池、單渠道和多渠道反應池。 |
|
|
二、工作原理
利用特殊形狀的螺旋槳的高速旋轉，在推動水流的同時，產生負壓吸入空氣，空氣隨水流被剪切成微小的氣泡后隨著水體快速擴散，因此可以達到高效的充氧、混合攪拌和充分的攪拌流速推流的效果。
三、結構及特點
1、產品結構：

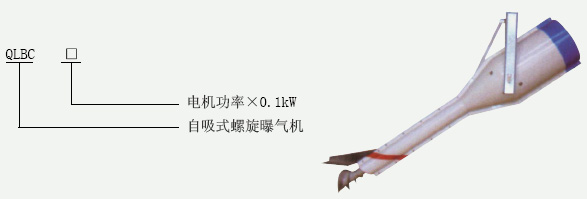

自吸式螺旋曝氣機是結構簡單、是由電機、中空軸、螺旋槳片和外殼組成。 |
|
2、產品特點
?。?）是中小規模污水處理廠選用好的方案。
?。?）節能：電機直接驅動，減少了中間傳動環節；通過控制運行臺達到節能效果。

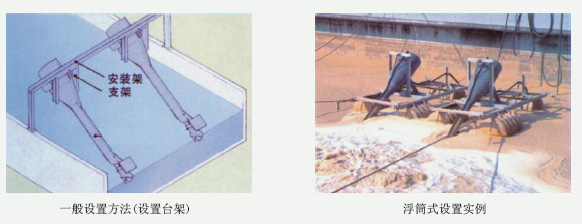

?。?）安裝設置簡便：一般通過安裝架垂直安裝在曝氣池上方，如果是升級提標改造需要增加供氧量，可安裝在走道上，對于無法設置安裝架、水位變化大，可以設置浮筒，使其漂浮在水面上運行。 |
|
（4）檢修、維護方便：整個機械部分只有電機軸承是損耗品，而且無需作任何機械性調整，減少了很多維修保養的工作環節。
?。?）低噪音離開噪音源（電機）1m的運轉聲音小于70分貝。
?。?）沒有飛沫產生：由于螺旋槳置于液面之下，在水中曝氣攪拌時不會有污水飛濺的情況發生。
?。?）較高的充氧效果：由于空氣被高速旋轉的螺旋槳打碎成微小氣泡，并迅速與水體充分混合，實現高效的充氧效果。
（8）該產品對應池的深度選擇范圍很廣，可調范圍為2.5-6.0m。
?。?）更詳細的說明請閱讀設備的隨機技術資料。
四、規格及技術參數
自吸式螺旋曝氣機性能參數表 |
型 號 |
電機
功率
Kw |
標準規格
|
適用
水深
m |
標準尺寸 |
重量
Kg |
送氣量
m3/min |
供氧量
KgO2/h |
攪拌水量 |
A
mm |
B
mm |
C
mm |
D
mm |
E
mm |
F
mm |
H
mm |
循環
水路
(m3) |
矩形
水池
(m3) |
QLBC55 |
5.5 |
2.50 |
9.90 |
825 |
309 |
5.0 |
2046 |
1576 |
530 |
515 |
604 |
551 |
300 |
115 |
QLBC75 |
7.5 |
3.42 |
13.50 |
1125 |
421 |
5.5 |
2530 |
1930 |
530 |
515 |
807 |
551 |
300 |
135 |
QLBC110 |
11 |
4.98 |
19.80 |
1650 |
618 |
5.5 |
2530 |
1930 |
530 |
515 |
807 |
551 |
300 |
155 |
QLBC150 |
15 |
5.84 |
27.00 |
2250 |
842 |
6.0 |
2530 |
1930 |
630 |
515 |
707 |
551 |
400 |
170 |
QLBC185 |
18.5 |
7.18 |
33.30 |
2775 |
1040 |
6.5 |
2530 |
1935 |
627 |
515 |
710 |
590 |
400 |
220 |
QLBC220 |
22 |
8.58 |
39.6 |
3300 |
1236 |
7.0 |
2530 |
1935 |
627 |
515 |
710 |
591 |
400 |
230 |
|
| |
| |
