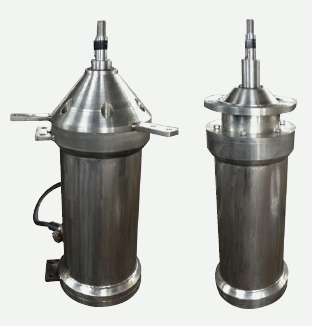

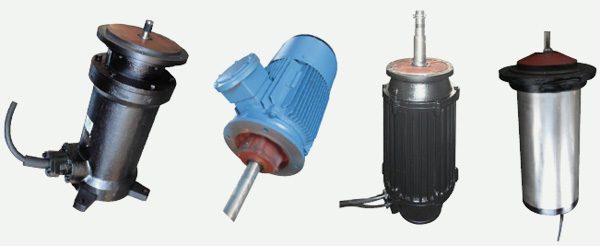

Y Q W 型潛水電機
一、概 述
　　“啟源牌”YQW潛水電機是專門為水處理環保機械產品配套而專門開發設計的動力設備。該產品是環保、市政、污水處理等設備配套之用的理想電機設備。
　　除一般潛水電機的優點外，還具有耐溫系數高、絕緣性能好、體積小、重量輕、密封性能好，使用壽命長且安裝簡單等特點。
　　YQW潛水電機具有安全可靠的保護裝置,其過熱保護采用德國KRIWAN正溫度系數的熱敏電阻(PTC)傳感，只要配以穩定可靠的電子線路即可直接測量繞組的溫度，具有過載斷相欠壓等保護。同時還采用傳感技術對電機腔與油室腔進行泄漏探測，當電機腔或油腔泄漏量達到一定量時控制電路動作，切斷電源，保護電機。
二、適用條件

　　潛水電機在下列使用條件下能長期工作
　　☆環境溫度：隨季節性變化而變化，適用范圍-15℃～40℃。
　　☆電源為三相50Hz交流電，電壓為380V。
　　☆電機長期運行應潛入水中。潛入深度一般不超過10米。

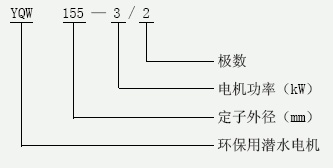

三、型號說明
四、YQW技術參數表（絕緣等級F級，防護等級IP68） （380VAC，50Hz）
型 號
額定功率
（KW）
同步轉速
（r/min）
電流
（A）
效率
（%）
功率因數
COSΦ
堵轉
電流
堵轉
轉矩
******
轉矩
YQW
155-3/2
3
3000
6.4
82
0.87
7.0
2.2
2.2
155-2.2/4
2.2
1500
5.0
81
0.82
7.0
2.2
2.2
155-3/4
3
1500
6.8
82.5
0.81
7.0
2.2
2.2
155-1.5/6
1.5
1000
4.0
77.5
0.74
6.5
2.0
2.0
YQW
175-4/2
4
3000
8.2
85.5
0.87
7.0
2.2
2.2
175-4/4
4
1500
8.9
84.5
0.82
7.0
2.2
2.2
175-2.2/6
2.2
1000
5.6
80.5
0.74
6.0
2.0
2.0
YQW
210-5.5/2
5.5
3000
11.1
85.5
0.88
7.0
2.0
2.2
210-7.5/2
7.5
3000
15.0
86.2
0.88
7.0
2.0
2.2
210-5.5/4
5.5
1500
11.6
85.5
0.84
7.0
2.2
2.2
210-7.5/4
7.5
1500
15.4
87
0.85
7.0
2.2
2.2
210-3/6
3
1000
7.2
83
0.76
6.5
2.0
2.0
210-4/6
4
1000
9.4
84
0.77
6.5
2.0
2.0
210-5.5/6
5.5
1000
12.5
85.3
0.78
6.5
2.0
2.0
210-2.2/8
2.2
750
5.8
81
0.71
5.5
2.0
2.0
210-3/8
3
750
7.7
82
0.72
5.5
2.0
2.0
YQW
260-11/2
11
3000
21.8
87.2
0.88
7.0
2.0
2.2
260-15/2
15
3000
29.4
88.2
0.88
7.0
2.0
2.2
260-18.5/2
18.5
3000
35.5
89
0.89
7.0
2.0
2.2
260-11/4
11
1500
22.6
88.8
0.84
7.0
2.2
2.2
260-15/4
15
1500
30.3
88.5
0.88
7.0
2.2
2.2
260-22/4
22
1500
43.7
91.5
0.86
7.0
2.0
2.2
260-30/4
30
1500
59.1
92.2
0.87
7.0
2.0
2.2
260-37/4
37
1500
73.5
91.8
0.87
7.0
1.9
2.2
260-45/4
45
1500
90.7
92.3
0.88
7.0
2.0
2.2
260-7.5/6
7.5
1000
16.8
86
0.78
6.5
2.0
2.0
YQW
260-11/6
11
1000
24.1
87
0.78
6.5
2.0
2.0
260-15/6
15
1000
31
89.5
0.81
6.5
1.8
2.0
YQW
290-11/4
11
1500
22.6
88.8
0.84
7.0
2.2
2.2
290-15/4
15
1500
30.1
88
0.86
7.0
2.2
2.2
290-18.5/4
18.5
1500
36.7
88.5
0.88
7.0
2.0
2.2
290-22/4
22
1500
43.2
91.5
0.86
7.0
2.0
2.2
290-11/6
11
1000
24.6
87
0.78
6.5
2.0
2.0
290-15/6
15
1000
31.4
89.5
0.81
6.5
1.8
2.0
290-7.5/8
7.5
750
18.1
86
0.75
5.5
2.0
2.0
290-11/8
11
750
25.5
86.5
0.77
6.0
1.7
2.0
290-15/8
15
750
34.4
88
0.76
6.0
1.8
2.0
YQW
327-30/4
30
1500
58.9
92.2
0.87
7.0
2.0
2.2
327-37/4
37
1500
72.6
91.8
0.87
7.0
1.9
2.2
327-45/4
45
1500
86.3
82.3
0.88
7.0
1.9
2.2
327-55/4
55
1500
104.4
92.6
0.88
7.0
2.0
2.2
327-18.5/6
18.5
1000
37.2
89.8
0.83
6.5
1.8
2.0
327-22/6
22
1000
45
90.2
0.83
6.5
1.8
2.0
327-30/6
30
1000
61
90.2
0.85
6.5
1.7
2.0
327-37/6
37
1000
74
90.8
0.86
6.5
1.8
2.0
327-18.5/8
18.5
750
42.2
89.5
0.76
6.0
1.7
2.0
327-22/8
22
750
49.3
90.0
0.78
6.0
1.8
2.0
327-30/8
30
750
66.8
90.5
0.80
6.0
1.8
2.0
327-37/8
37
750
80.9
91.0
0.79
6.0
1.8
2.0
YQW
368-37/4
37
1500
70.4
91.8
0.87
7.0
1.9
2.2
368-45/4
45
1500
93
92.3
0.88
7.0
1.9
2.2
368-55/4
55
1500
104.4
92.6
0.88
7.0
2.0
2.2
YQW
368-75/4
75
1500
140.8
92.7
0.88
7.0
1.9
2.2
368-90/4
90
1500
167.0
93.5
0.89
7.0
1.9
2.2
368-45/6
45
1000
87
92
0.87
6.5
1.8
2.0
368-55/6
55
1000
107
92
0.87
6.5
1.8
2.0
368-75/6
75
1000
145
92.8
0.87
6.5
1.6
2.0
368-90/6
90
1000
173
93.2
0.87
6.5
1.6
2.0
368-22/8
22
750
46.4
90
0.78
6.0
1.8
2.0
368-30/8
30
750
63.1
90.5
0.80
6.0
1.8
2.0
368-37/8
37
750
76.6
91
0.79
6.0
1.8
2.0
368-45/8
45
750
93.2
91.7
0.80
6.0
1.8
2.0
368-55/8
55
750
114.5
92
0.80
6.5
1.6
2.0
368-75/8
75
750
155.3
92.5
0.81
6.5
1.6
2.0
368-22/10
22
600
50
89
0.75
6.5
1.4
2.0
368-30/10
30
600
65
89.5
0.78
6.5
1.4
2.0
368-37/10
37
600
83.2
90
0.75
6.5
1.4
2.0
368-45/10
45
600
106.4
91.5
0.74
6.5
1.4
2.0
YQW
520-90/6
90
1000
168
93.2
0.87
6.5
1.6
2.0
520-110/6
110
1000
204.8
93.5
0.87
6.5
1.6
2.0
520-132/6
132
1000
245
93.8
0.87
6.5
1.6
2.0
520-160/6
160
1000
297
94
0.87
6.5
1.6
2.0
520-185/6
185
1000
343
94.2
0.87
6.5
1.6
2.0
520-75/8
75
750
152
92.5
0.81
6.5
1.6
2.0
520-90/8
90
750
178.8
93
0.82
6.5
1.6
2.0
520-110/8
110
750
218
93.3
0.82
6.5
1.6
2.0
520-132/8
132
750
260
93.5
0.82
6.5
1.2
2.0
520-160/8
160
750
314.5
94
0.82
6.5
1.2
2.0
YQW
520-180/8
180
750
353
94.2
0.82
6.5
1.2
2.0
520-75/10
75
600
163.8
92.5
0.75
6.5
1.2
2.0
520-90/10
90
600
195.5
93
0.75
6.5
1.2
2.0
520-110/10
110
600
238.9
93
0.75
6.5
1.2
2.0
520-132/10
132
600
281
93.5
0.76
6.5
1.2
2.0
520-160/10
160
600
341
93.5
0.76
6.5
1.2
2.0
520-110/12
110
500
253
91.5
0.72
6.5
1.2
2.0
520-132/12
132
500
302
91.0
0.72
6.5
1.2
2.0
YQW
740-180/10
180
600
338.5
92.5
0.84
5.5
1.2
2.0
740-210/10
210
600
394.0
93.0
0.84
5.5
1.2
2.0
740-225/10
225
600
423.4
93
0.84
5.5
1.2
2.0
740-255/10
255
600
478.4
93.2
0.84
5.5
1.2
2.0
740-310/10
310
600
577.4
93.5
0.84
5.5
1.2
2.0
740-115/12
115
500
232.9
92
0.81
5.5
1.2
2.0
740-130/12
130
500
258.9
92
0.81
5.5
1.2
2.0
740-155/12
155
500
308.9
92.5
0.81
5.5
1.2
2.0
740-180/12
180
500
355.2
92.5
0.81
5.5
1.2
2.0
740-210/12
210
500
415.7
92.8
0.81
5.5
1.2
2.0
740-225/12
225
500
445.9
92.8
0.81
5.5
1.2
2.0
740-250/12
250
500
497.3
93
0.81
5.5
1.2
2.0
740-280/12
280
500
558.5
93
0.81
5.5
1.2
2.0
740-330/12
330
500
653.6
93.5
0.81
5.5
1.2
2.0

五、工作原理與結構介紹
　　YQW潛水電機為三相鼠籠式異步電動機，由定子、轉子、上下端蓋密封室和過熱過載漏水保護裝置等構成。絕緣等級為F級繞組所能承受最高工作溫度155℃。
　　機械密封室位于電機軸伸出端處，內部充灌了N7或N10機械油，賴以阻止一定壓力的工作介質進入電機腔，其側上壁有“氣”“油”二孔。氣孔在上方，油孔在下方，由螺塞封住，氣孔直通干式電機腔，藉以裝配時檢查電機的密封可靠性；運行中定期檢查是否有油或水進入電機。油孔直通密封腔，裝配時藉以檢查油室的密封可靠性，運行中可定期檢查是否有水進入油室。從而判定密封件工作是否正常。注油時必須從油孔注入，不能誤注入氣孔。
　　密封裝置有兩類，靜密封為“O”形密封圈或丁晴橡膠制件固定密封；動密封為雙端面機械密封。而油室側軸伸出端處有骨架油封用來防砂。
　　當電機接上三相380V交流電電源后，電機定子便產生旋轉磁場，轉子在其作用下產生電磁力矩帶動其它配套機械進行作功。完成各種機械的工作要求。
六、使用注意事項
　　☆必須根據所配備的機械所需功率合理選配與之相合適功率的潛水電機。
　　☆在空氣中潛水電機連續運行時間≤5分鐘?！?br> 　　☆電機在使用過程中，電纜要有良好的固定，不得隨意亂拉電纜，以免損壞電纜發生觸電事故。
　　☆電機在使用過程中若自動停機，且電機大部分露出水面，則電機自動保護裝置作用，使電機處于保護狀態，待電機冷卻到一定溫度后會自動起動。如啟動不出（經長時間冷卻后）應切斷電源檢查電機線路。如電機內泄漏大量水，應進行檢修。
　　☆電機長期停止使用,應用清水沖洗干凈,并讓其在清水中運轉幾分鐘。
　　☆氣候寒冷時，若電機用完應吊出水面，并洗凈防止工作介質結露而凍裂電機，電機放入或吊出水面必須用適當?shù)睦K索，不得以電纜吊電機。
　　☆如有需要可定制防凝露裝置。
